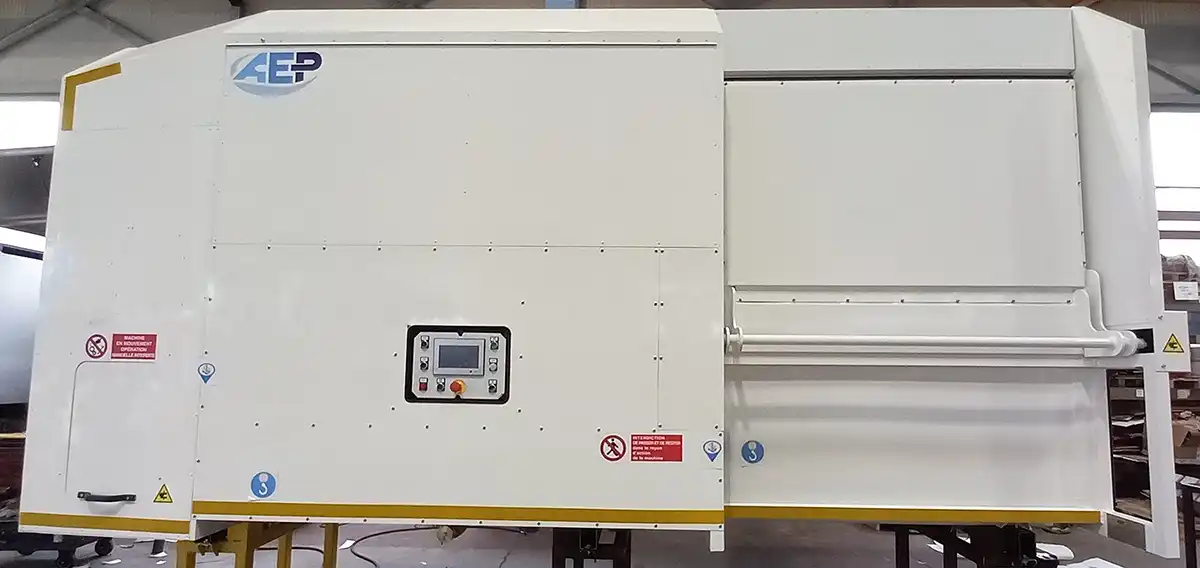

LAVACASSONETTI CARICO LATERALE PER CARRELLATI - S.L.1100
SCHEDA TECNICA
| ISUZU | NQR90M | 3815 | ||||
|---|---|---|---|---|---|---|
| 1 | Autoveicoli UTILIZZABILI | |||||
| Azionamento PTO | - Al cambio | |||||
| 2 | Cisterna acqua divisa in scomparti | Materiale di costruzione | Cisterna | ACCIAIO INOX AISI 304 | ||
| Capacità geometrica ACQUA PULITA | LITRI 2.350 | |||||
| Capacità geometrica ACQUA SPORCA | LITRI 2.000 | |||||
| 3 | Camera di lavaggio | Materiale di costruzione | Struttura | LEGA LEGGERA | ||
| Vasca | LEGA LEGGERA | |||||
| Rivestimento | LEGA LEGGERA | |||||
| 4 | Bauliera | Materiale di costruzione | Struttura | LEGA LEGGERA | ||
| Rivestimento | LEGA LEGGERA | |||||
| 5 | Dispositivo Voltacontenitori | Materiale di costruzione | Struttura | ACCIAIO INOX AISI 304 | ||
| Attacco A PETTINE | per bidoni da Lt. 120/240/360 | |||||
| Attacco DIN 30700 | per contenitori d a Lt. 660 a Lt. 1100 | |||||
| 6 | Sistema di lavaggio | Modalità sequenziale | INTERNO - Mediante n° 2 TESTINE AUTOROTANTI | |||
| ESTERNO - Mediante BARRE FISSE in acciaio AISI 304 con UGELLI GETTI FISSI | ||||||
| Tempo di lavaggio | Programmabile a Monitor | |||||
| Consumo acqua | 13,3 litri x lavaggio a 20 secondi | |||||
| Stop and Go | 67 secondi con lavaggio a 20 secondi | |||||
| 7 | Pompa ad alta pressione | Materiale di costruzione | Pompanti in acciaio inox con riporto ceramico al plasma. | |||
| Pistoni di guida in acciaio con trattamento superficiale | ||||||
| Portata | Litri /minuto | 40 | ||||
| Pressione Max alle testine | Bar | 100 | ||||
| 8 | Pompa di travaso acque nere | Autoadescante centrifuga a giranti aperte | ||||
| Portata | Litri /minuto | 100 | ||||
| 9 | Sistema di carico acqua pulita | Con pressione di rete a mezzo attacco idrante UNI 45 | ||||
| 10 | Sistema di scarico acqua sporca | Con saracinesca da 3” | ||||
| 11 | Pompa olio servizi idraulici | Portata all’utilizzo | Litri /minuto | *** 17 | ||
| *** la portata può variare in funzione del modello di telaio utilizzato | ||||||
| 12 | Pompa olio pressione acqua lavag. | Portata all’utilizzo | Litri /minuto | *** 34 | ||
| *** la portata può variare in funzione del modello di telaio utilizzato | ||||||
| 13 | Monitor gestione PLC | N° 1 - da 7’’ TOUCH SCREEN A COLORI | ||||
| 14 | Dispositivi di sicurezza | N° 2 fari rotanti arancio | ||||
| N° 1 faro illuminazione zona lavoro a LED | ||||||
| N° 2 barra paracicli | ||||||
| N° 3 fungo arresto (2 zona comandi + 1 cabina) | ||||||
| Rallentamento automatico in caso di movimentazione fuori sagoma | ||||||
| Allarmi e segnalazioni visive in caso di anomalie di funzionamento | ||||||
| 15 | Optional a richiesta | Kit acqua calda con sistema anticalcare | ||||
| Naspo avvolgi tubo da 20 mt. | ||||||
| Impianto automatico di disinfezione | ||||||
| Telecamera retromarcia | ||||||
I dati sopra riportati sono indicativi e non impegnativi ed inoltre riferiti alla massima potenzialità dei singoli particolari.
La AEP Allestimenti Speciali Srl unipersonale, nel perseguimento di una politica di ricerca e sviluppo dei propri prodotti, si riserva la facoltà di apportare senza preavviso delle modifiche rispetto ai dati riportati nel presente documento.

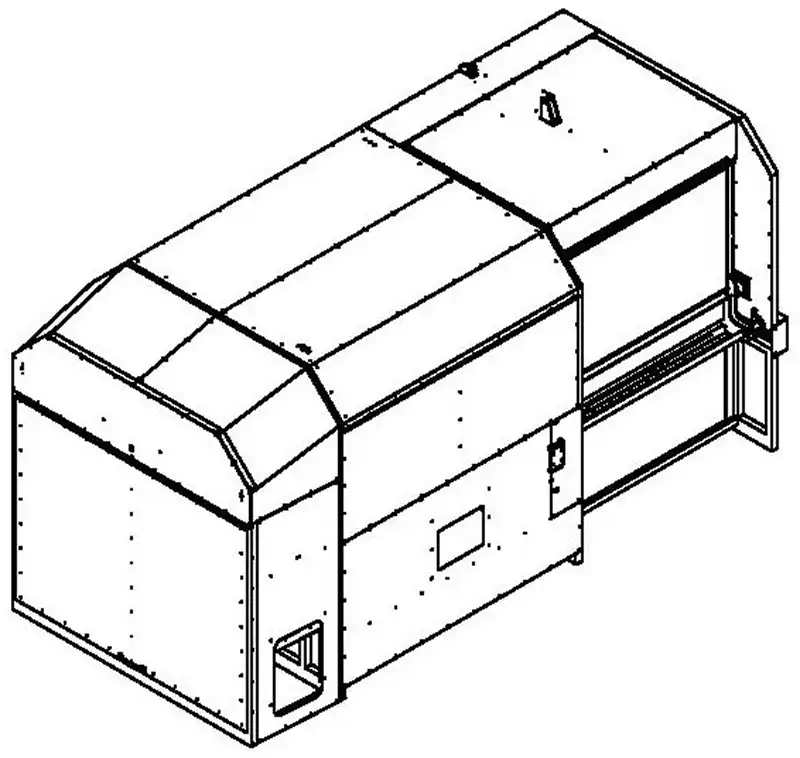

DESCRIZIONE TECNICA ATTREZZATURE LATERALI AEP
1. SERBATOIO
Al fine di mantenere immutata la corretta ripartizione delle masse sugli assi del cabinato, la cisterna è composta da 2 serbatoi laterali, intercomunicanti, per il contenimento dell’acqua pulita ed un serbatoio centrale, per il contenimento dell’acqua sporca proveniente dalla cella di lavaggio. Questo assicura, oltre al rispetto dei limiti di peso sui singoli assi imposti dalla normativa, una guidabilità sicura del veicolo durante l’intero ciclo di lavoro della lavacassonetti.
Il serbatoio è di forma parallelepipeda, costruito in lamiera INOX AISI 304, con capacità geometrica di 2000 lt e avente nervature di rinforzo. Completano la dotazione della cisterna un indicatore di livello a colonna esterno, passi d’uomo per ispezione e pulizia, valvole manuali a sfera.
2. CAMERA DI LAVAGGIO
STRUTTURA
La struttura carpentieristica è realizzata in profilati di alluminio, rivestita internamente con pannelli in alluminio.
VASCA RACCOLTA ACQUA SPORCA
Sul fondo della vasca c’è un’area che ha la funzione di raccolta dell’acqua sporca e dei residui solidi che si possono trovare all’interno del cassonetto. Per evitare corpi solidi nelle tubazioni, è posizionato un filtro a griglia in acciaio inox.
PORTELLONE INFERIORE
Un portellone completamente ermetico è collocato nella parte posteriore bassa della camera di lavaggio (corrispondente alla posizione della vasca raccolta acqua sporca) per una veloce e facile ispezione e pulizia della vasca stessa. La tenuta stagna è assicurata da una guarnizione in gomma.
POMPA ACQUA SPORCA
Azionata idraulicamente, travasa le acque sporche dalla vasca di raccolta al serbatoio centrale. La portata della stessa è di 100 lt/min.
3. DISPOSITIVO VOLTACONTENITORI
Il dispositivo per l’aggancio ed il ribaltamento dei cassonetti viene applicato sulla parte laterale destra dell’attrezzatura (al senso di marcia) ed è idoneo per prendere, alzare e ruotare i cassonetti con perni laterali a norme DIN, da 660 lt a 1.100 lt. Inoltre viene allestito un sistema di aggancio a pettine per contenitori da 120 lt – 240 lt – 360 lt.
Con il nostro sistema è possibile agganciare e successivamente lavare n° 2 bidoni alla volta da 120 lt – 240 lt – 360 lt.
La struttura del dispositivo è costruita in acciaio inox ed è dotata di cilindri oleodinamici che abilitano il suo movimento; la rotazione dello stesso avviene tramite un attuatore idraulico che ne garantisce una corsa dolce e continua.
L’operatore può supervisionare l’intero ciclo dal pannello comandi montato nella parte posteriore destra dell’attrezzatura.
4. GRUPPO PRESA DI POTENZA
L’intero ciclo si attiva attraverso il gruppo PTO con il pulsante nel pannello comandi. La PTO è collegata direttamente al cambio del veicolo.
5. IMPIANTO OLEODINAMICO
L’impianto oleodinamico dell’attrezzatura lavacassonetti, che provvede alla movimentazione dei vari servizi e dispositivi dell’attrezzatura è suddiviso in due circuiti separati e controllati alternativamente da una valvola deviatrice:
n° 1 per dispositivi di lavaggio e per la pompa di travaso.
n° 1 per il dispositivo volta contenitori e tutte le sue fasi.
Ogni circuito, nella fase di riposo viene messo a scarico tramite un’elettrovalvola dedicata al ritorno in serbatoio, inoltre esso è protetto da valvola di massima pressione opportunamente tarata. I due circuiti sono alimentati da una pompa oleodinamica direttamente applicate alla presa di forza, aventi aspirazione e mandate indipendente.
6. IMPIANTO IDRICO
L’impianto idrico ha lo scopo di prelevare l’acqua pulita contenuta nell’apposita cisterna, mandarla in pressione e convogliarla verso gli utilizzi finali.
I principali suoi componenti sono:
- Pompa ad altissima pressione per il lavaggio interno ed esterno, con pistoni speciali, portata da 40 lt/min pressione massima 100 bar;
- Valvole ad azionamento pneumatico per il convogliamento dell’acqua in pressione ai vari servizi;
- Dispositivo di erogazione dell’acqua per l’utilizzo desiderato;
- Filtro acqua;
- Valvola di massima pressione.
Il moto è fornito da un motore oleodinamico azionato a sua volta da una pompa collegata alla presa di forza dell’attrezzatura.
7. IMPIANTO DI LAVAGGIO
7.1 IMPIANTO DI LAVAGGIO INTERNO
Il lavaggio interno dei cassonetti viene eseguito mediante due testine autorotative. Durante il ciclo di lavaggio, queste testine effettuano un movimento verticale lungo le pareti dei cassonetti e rimangono in quota per pulirlo meglio. I tempi di lavaggio sono selezionabili da 5 a 30 secondi e ripetibili.
7.2 IMPIANTO DI LAVAGGIO ESTERNO
Il lavaggio delle pareti esterne del contenitore avviene sequenzialmente a quello interno e viene effettuato da delle barre portanti speciali ugelli a getto piano, fissate alle pareti interne della vasca di lavaggio e sul portellone superiore. Il posizionamento delle barre, così come il numero totale di ugelli è realizzato in funzione della gamma di cassonetti da lavare. La pressione dell’acqua ed il tipo di getto consentono un’adeguata pulizia della superficie esterna del cassonetto, con particolare attenzione alle zone più soggette allo sporco. Un’icona posta sul monitor touch consente la selezione del ciclo di lavaggio: interno (impostazione di default), sia interno che esterno. Il lavaggio è diviso in due rami, il ramo inferiore ed il ramo superiore, i quali funzionano alternativamente.
8. IMPIANTO ELETTRICO
L’impianto elettrico sovrintende all’azionamento di tutte le elettrovalvole e dei dispositivi di sicurezza. L’impostazione dei parametri può essere programmata grazie a un monitor touch screen collocato nel lato destro dell’attrezzatura, che è collegato ad un PLC, collocato nel quadro elettrico. Tutto l’impianto è dotato di fusibili di protezione.
Fanno parte dell’impianto elettrico un faro di lavoro a luce bianca per l’illuminazione della zona operativa nelle ore notturne e 2 fari rotanti a luce arancio (uno nella parte anteriore del veicolo ed uno nella parte posteriore) per la segnalazione della fase operativa dell’attrezzatura. L’attrezzatura è inoltre provvista di tutti i dispositivi di illuminazione e segnalazione previsti dal vigente Codice della Strada, posizionati in modo tale da consentirne la massima visibilità.
9. PANNELLO COMANDI
I pulsanti di comando ed i dispositivi di controllo dell’attrezzatura sono posti in un monitor touch posizionato nella parte posteriore dell’attrezzatura sulla fiancata dx. Tutti i comandi sono opportunamente segnalati da icone.
Nel touch si possono trovare anche tutti i controlli dei sensori e la pagina dei parametri generali dell’attrezzatura.
Un altro pannello comandi è montato nella cabina del veicolo, ma senza nessun monitor touch.
10. DOTAZIONE
- Catalogo ricambi
- Uso e manutenzione
- Dichiarazione conformità CE
11. OPTIONAL
- Detergente
- Disinfettante
- Naspo con lancia a.p.
